携帯型微分計測パッケージ
搭載ﾃﾞﾊﾞｲｽ >>> HPK C9404 / C9405 / C9406
浜松ホトニクス製の小型分光ユニット：Ｃ９４シリーズを搭載した携帯型計測パッケージの製作事例
（2010・我楽(GALA)殿よりの受注製作）
本パッケージは取得したスペクトルをリアルタイムで演算処理し２次微分スペクトルを表示します
また、微分関数の運用が可能で、これにより目的とする数値をその場で算出し表示できます
本パッケージはC94シリーズの全ユニットに対応しており、ユニットの換装も可能です
| ＞＞＞ システムの概要 |
本パッケージは浜松ホトニクス製の小型分光ユニット：Ｃ９４シリーズをコアエンジンとして
計測に必要な機能モジュール＞＞＞プローブ、制御ＣＰＵ、演算ソフト、光源、電源、等により構成されています

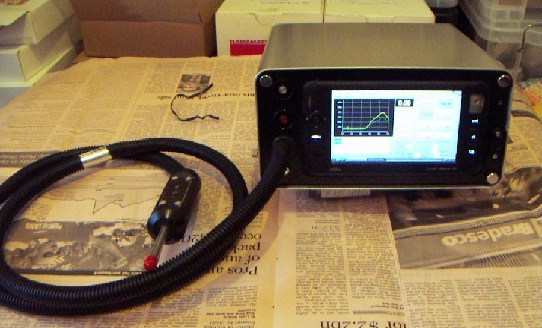

これらの全てのモジュールが１ＢＯＸに搭載されており、調査現場での独立運用が可能です
Ｃ９４０４ >>> ２００ｎｍ〜４００ｎｍのＵＶ域を計測する分光ユニット
Ｃ９４０５ >>> ５２０ｎｍ〜１１２０ｎｍのVIS/NIR域を計測する分光ユニット
Ｃ９４０６ >>> ９００ｎｍ〜１７００ｎｍのＮＩＲ域を計測する分光ユニット

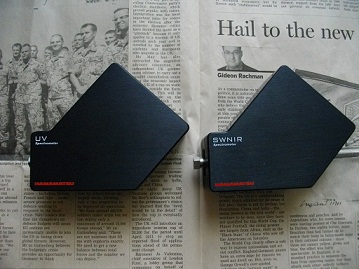

＞＞＞サンプル写真はＣ９４０４（左）とＣ９４０５（右）
本システムは計測と同時に微分スペクトルを画面表示することが可能で、
微分スペクトルのパターン変化をリアルタイムで確認することができます
これにより波形パターンの変位チェックや、計測状況の確認（≒可否判断）などが容易になります
小型のＷＩＮＤＯＷＳ＿ＰＣを搭載していますので、計測データのファイル管理は通常のＰＣと同様に行えます
また、搭載したＰＣの無線ＬＡＮ機能を利用することで、計測データをそのままネットワークへ出力することも可能です

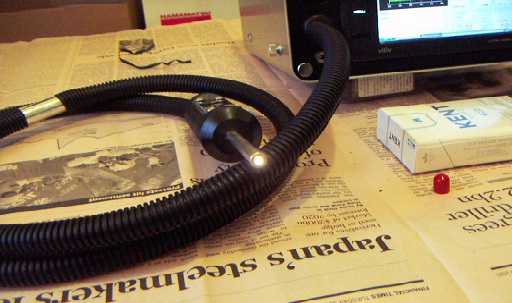

＞＞＞インタラクタンス計測用のスティック型プローブより光源照射をしている様子
本例ではスティック型のプローブを装備していますが、用途により各種のプローブに変更が可能です
| ＞＞＞ 計測ソフトについて |
自社オリジナルの計測ソフトウェアは、生データ（ADｶｳﾝﾄ値）の取得と同時に吸光度スペクトル、同２次微分スペクトルを算出します
（スペクトルに対する微分条件は任意に設定可能です）
モニタ画面上のグラフの表示は、生データと吸光度の微分スペクトルが選択できます
※ サンプル画面はＣ９４０５（５２０〜１１２０ｎｍ）を運用したケースです

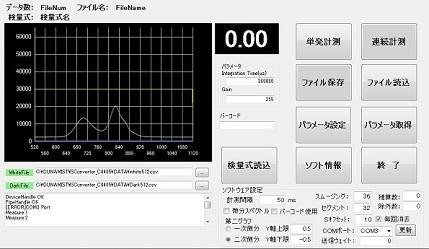

＞＞＞ 生データ表示モード

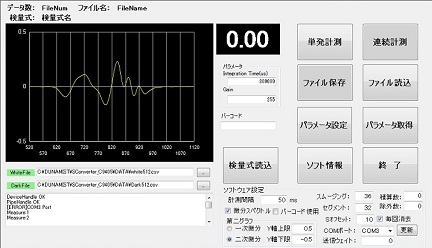

＞＞＞ ２次微分表示モード

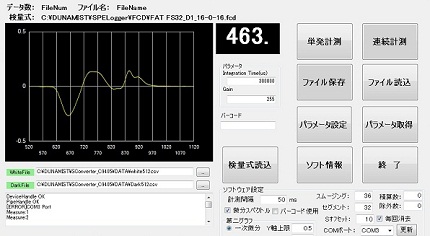

＞＞＞ 定量関数（検量式）運用モード（”画面中の"463"が演算値）
定量関数（検量式）は１〜６項式（１〜６波長）までの線形回帰式を運用できます
選択波長と演算係数はファイルデータとしてPCの記憶装置（ＳＳＤまたはＨＤ）に格納可能で、用途に応じて読み出して運用することができます
コレクション・モード（ファイル保存）であれば、スペクトルとは別に演算値（推定値）もテキストデータとしてファイル保存されます
＞＞＞微分スペクトルの波形パターンを参照しながら、計測対象の微細な変位状況をモニターする！
＞＞＞微分関数を運用して、計測対象に対する客観的評価をその場で実施する！
